突入電流とは？原因・計算の目安・ブレーカー対策を解説

突入電流とは、モーター、変圧器、コンデンサ入力電源などに電源を入れた直後、一時的に定格電流より大きく流れる電流です。通常運転では問題ない設備でも、投入直後だけブレーカーが落ちる、接点が傷む、電圧が一瞬下がる、といった現象の原因になります。

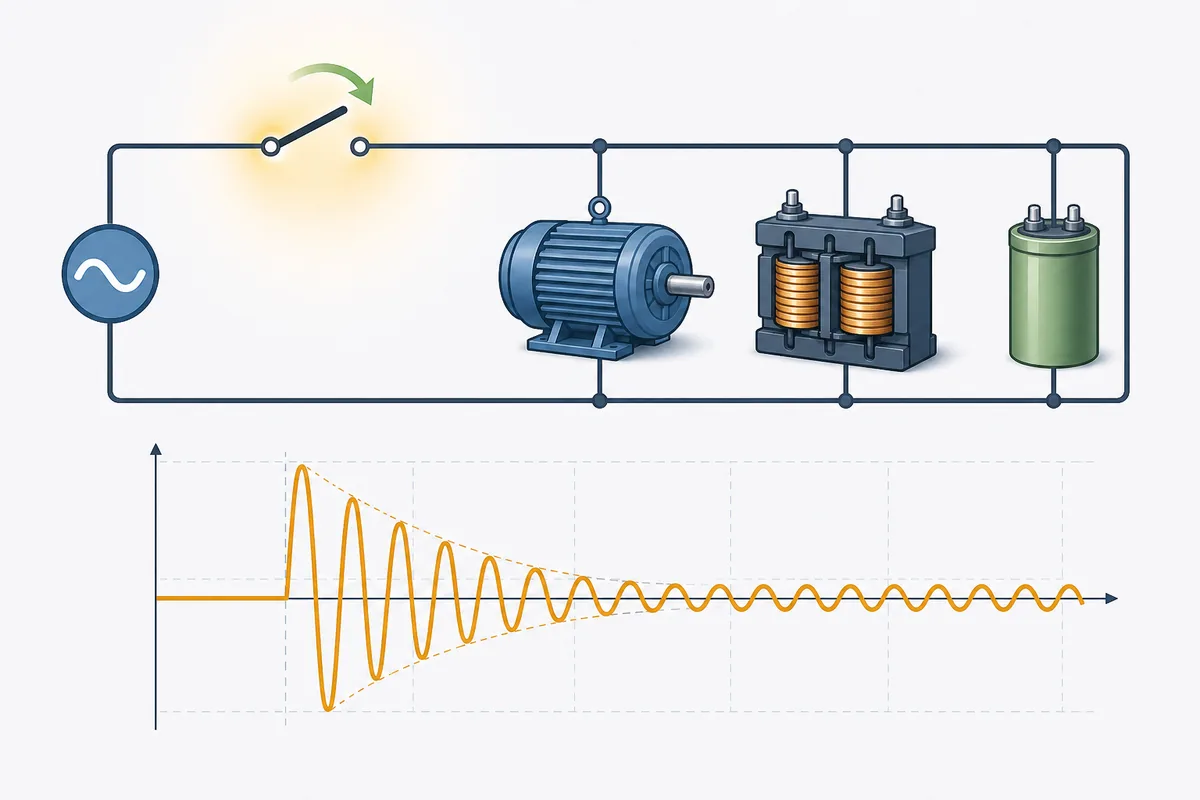

突入電流は電源投入直後だけ大きくなり、その後は定常電流に近づきます。負荷の種類によって波形や継続時間は変わります。

先に結論：突入電流は「故障電流」ではなく、電源投入時の磁化、充電、始動に伴う一時的な電流です。ただし、遮断器やヒューズ、接点、配線にとっては無視できないため、定格電流だけでなくピーク値、継続時間、保護機器の特性を合わせて確認します。

突入電流とは何か

突入電流は、負荷を電源へ接続した瞬間に発生する大きな電流です。英語では inrush current、日本語ではラッシュ電流、インラッシュ電流と呼ばれることもあります。重要なのは、値が大きいだけでなく「いつ流れるか」と「どのくらい続くか」です。

たとえばモーターは停止状態から回り始めるとき、回転による逆起電力がまだ小さいため大きな始動電流が流れます。変圧器は鉄心の残留磁束と投入位相が重なると励磁突入が大きくなります。コンデンサ入力回路では、空のコンデンサを充電する瞬間に大きな電流が流れます。

定格電流が同じ負荷でも、突入電流の大きさは同じではありません。負荷の種類、電源インピーダンス、投入位相、残留磁束、配線抵抗、温度、制限抵抗の有無によって変わるため、単純に「何アンペアなら安全」とは言い切れません。

突入電流が発生する主な原因

突入電流の原因を分けて見ると、対策の方向も整理しやすくなります。現場でよく問題になるのは、モーター始動、変圧器の励磁突入、コンデンサ充電、スイッチング電源の入力コンデンサです。

負荷・回路	起こること	確認ポイント
モーター	停止状態から回転を始めるため、始動時だけ定格電流の数倍が流れる。	始動方式、負荷トルク、始動時間、遮断器の瞬時特性。
変圧器	鉄心を磁化する励磁電流が投入条件によって大きくなる。	容量、残留磁束、投入位相、上位保護との協調。
コンデンサ入力回路	空のコンデンサへ急に充電され、初期電流が抵抗成分で決まる。	容量、印加電圧、直列抵抗、ESR、NTCや制限抵抗。
LED電源・スイッチング電源	入力側平滑コンデンサの充電で、投入直後だけピーク電流が流れる。	同時投入台数、突入電流仕様、接点容量、ヒューズ特性。

同じ「突入電流」という言葉でも、モーターの始動電流と変圧器の励磁突入、コンデンサの充電電流では原因が違います。原因が違うため、対策も「容量を上げる」だけでは不十分です。

定格電流・過負荷電流・短絡電流との違い

突入電流を正しく扱うには、似た言葉との違いを分けることが大切です。定格電流は通常運転で流れる目安、過負荷電流は定格を超えてしばらく流れる電流、短絡電流は事故時に極めて大きく流れる電流です。突入電流はその中間のように見えますが、時間が短く、投入時に限定される点が特徴です。

定格電流

負荷が通常運転しているときの基準電流。電線サイズや連続負荷の検討で使います。

突入電流

電源投入直後に一時的に流れる大きな電流。ピーク値と継続時間を見ます。

短絡電流

故障や短絡で流れる事故電流。遮断容量や保護協調の検討対象です。

ブレーカーが落ちたときも、原因が過負荷なのか、突入電流による不要動作なのか、短絡や漏電なのかで対応がまったく変わります。連続運転時の電流だけを測って正常に見えても、投入直後のピークで保護機器が反応している場合があります。

計算の目安と確認する数値

突入電流の計算は、負荷の種類に合わせて考えます。モーターや変圧器では、定格電流に突入倍率を掛ける簡易式を使うと初期検討ができます。コンデンサでは、投入直後のピーク電流を I = V / R、時定数を τ = R × C で見ると、ピークと減衰の関係を整理できます。

突入電流の目安 = 定格電流 × 突入倍率

例：定格電流 10A、突入倍率 6倍なら、ピーク目安は 60A。

数値をすぐ試したい場合は、既存の突入電流計算ツールで、モーター、変圧器、コンデンサ入力回路を切り替えて概算できます。ここで出した値をそのまま最終判断にするのではなく、メーカー仕様書、遮断器の瞬時引外し特性、ヒューズの I²t、接点容量と照合します。

ブレーカーが落ちるときの確認手順

電源投入時だけブレーカーが落ち、運転中は安定している場合は、突入電流が関係している可能性があります。ただし、原因を決めつけるのは危険です。短絡、漏電、過負荷、配線ミス、機器故障も切り分ける必要があります。

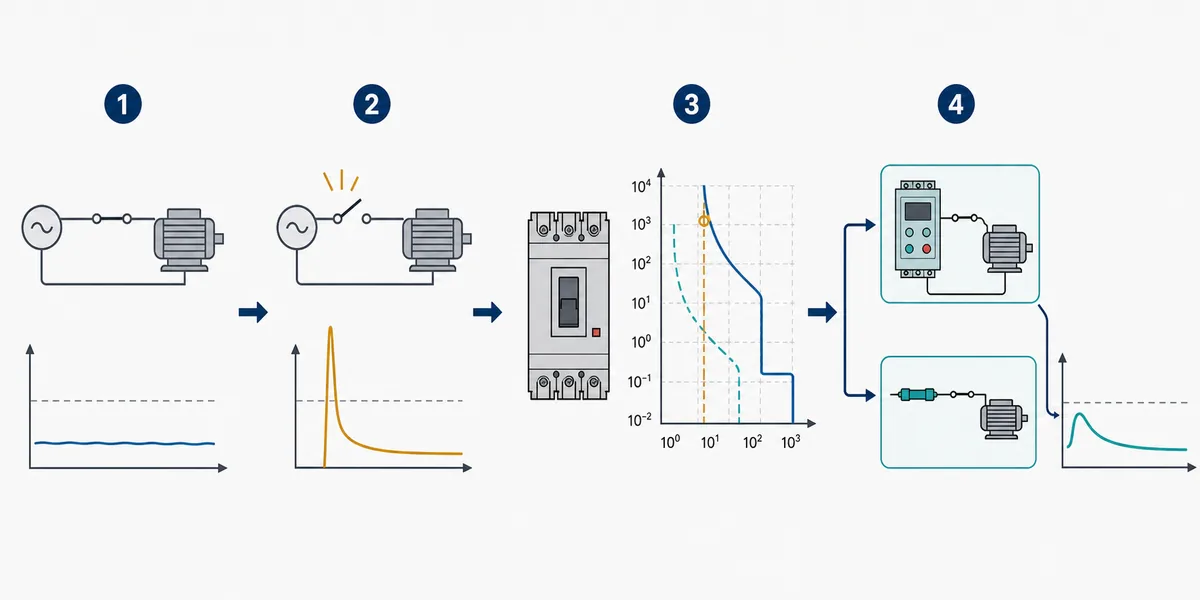

突入電流を確認するときの流れを示したステップ図 — 定常電流、投入直後のピーク、遮断器特性、抑制方法の順に確認すると原因を切り分けやすくなります。

まず銘板や仕様書で定格電流、突入電流、始動電流、入力コンデンサ容量を確認します。
通常運転中の電流を測り、連続過負荷ではないか確認します。
投入直後だけ問題が出るなら、突入電流ピークと遮断器の瞬時引外し範囲を比較します。
複数台を同時投入している場合は、台数を分けて投入できないか確認します。
必要に応じて、始動方式、ソフトスタータ、NTC、制限抵抗、遮断器種別、上位保護との協調を見直します。

注意：ブレーカー容量を大きくすれば解決するとは限りません。電線の許容電流、短絡保護、漏電保護、接点容量、上位遮断器との保護協調が崩れることがあります。容量変更は有資格者やメーカー資料を前提に判断してください。

突入電流を抑える主な方法

突入電流対策は、負荷の種類と原因に合わせて選びます。モーターなら始動方式の見直し、変圧器なら投入条件や保護機器の選定、コンデンサ入力回路なら制限抵抗やNTC、突入電流抑制回路が候補になります。

対策	向いている場面	注意点
ソフトスタータ・インバータ	モーター始動時の電流と機械的ショックを抑えたいとき。	高調波、ノイズ、バイパス運転、保護設定を確認する。
NTCサーミスタ	小容量電源やコンデンサ入力回路の初期充電を抑えたいとき。	再投入までの冷却時間、周囲温度、損失を確認する。
制限抵抗とバイパス	投入直後だけ抵抗を入れ、その後リレーなどで短絡したいとき。	抵抗の発熱、リレー接点、制御タイミングを確認する。
投入タイミングの分散	複数台のLED電源、電源装置、モーターを同時投入しているとき。	制御回路、復電時動作、現場運用との整合を確認する。

保護機器の選定では、突入電流を許容しながら短絡や過負荷は確実に遮断する必要があります。関連する容量検討はブレーカー容量計算ツール、変圧器側の容量整理は変圧器容量計算ツール、配線側の余裕は電線サイズ計算ツールと合わせて確認すると整理しやすくなります。

よくある質問

実務上はほぼ同じ意味で使われることが多いです。インラッシュ電流、ラッシュ電流、突入電流はいずれも電源投入直後の一時的な大電流を指す文脈で使われます。

一律には決められません。小型モーターでは定格電流の数倍、変圧器では条件によりさらに大きくなることがあります。初期検討では倍率で概算し、最終判断は機器仕様書と保護機器特性で確認します。

すぐ容量を上げる判断は避けます。電線サイズ、短絡保護、漏電保護、上位保護、機器仕様を確認し、必要なら始動方式や突入電流抑制を検討します。容量変更は有資格者やメーカー資料に基づいて行います。

電源投入直後のコンデンサは充電されていないため、瞬間的には低いインピーダンスに見えます。そのため、電源電圧と直列抵抗、ESR、配線抵抗などで決まる大きな初期電流が流れます。

参考資料

まとめ

突入電流とは、電源投入直後にだけ大きく流れる一時的な電流です。モーター、変圧器、コンデンサ入力回路では原因が異なるため、定格電流だけでなくピーク値、継続時間、保護機器の特性を合わせて確認します。ブレーカーが落ちる場合は、容量変更の前に通常電流、投入時ピーク、配線、遮断器特性、抑制方法を順に切り分けましょう。
