絶縁抵抗測定の基準値|100V・200Vの判定と測定方法
絶縁抵抗測定の基準は、回路の「使用電圧」だけでなく「対地電圧」で決まります。低圧電路の法令上の最低値は、区分に応じて0.1MΩ、0.2MΩ、0.4MΩ以上です。特に単相200Vを一律0.2MΩと考えると判定を誤るため、回路方式と接地状態を先に確認します。
絶縁抵抗値の基準早見表
電気設備に関する技術基準を定める省令第58条では、電気使用場所の低圧電路について、開閉器や過電流遮断器で区切れる電路ごとに絶縁性能を求めています。判定は「何ボルトの機器か」だけでなく、使用電圧と対地電圧の組み合わせで行います。
| 電路の使用電圧 | 対地電圧の条件 | 絶縁抵抗値 | 代表的な考え方 |
|---|---|---|---|
| 300V以下 | 対地電圧150V以下 | 0.1MΩ以上 | 100V回路、接地方式によっては単相200V回路 |
| 300V以下 | 上記以外 | 0.2MΩ以上 | 対地電圧が150Vを超える200V級回路など |
| 300Vを超える低圧 | 区分なし | 0.4MΩ以上 | 400V級低圧回路など |
出典:経済産業省「電気設備に関する技術基準を定める省令」第58条および同解説。実際の設備区分は結線、接地方式、測定対象の切り分け状態で確認してください。
0.1MΩは100,000Ωです。対地電圧100Vの回路なら、単純化したオームの法則では漏れ電流1mAに相当します。ただし、実測値には接続機器、湿度、汚れ、配線長、測定時間などが影響します。最低値を少し上回ったという理由だけで、将来も良好と断定することはできません。
100V・単相200V・三相200Vの判定で迷うポイント
100V回路は通常0.1MΩ以上
一般的な100V回路では、使用電圧が300V以下かつ対地電圧が150V以下なので、最低基準は0.1MΩ以上です。測定では分岐回路を停電させ、接続機器の影響を切り分けて、電線相互間と電路・大地間を確認します。
単相3線式200Vは「200Vだから0.2MΩ」とは限らない
単相3線式100/200Vでは、中性線が接地され、各電圧線と大地の間が100Vとなる構成が一般的です。この場合、使用電圧は200Vでも対地電圧が150V以下なので、該当区分は0.1MΩ以上です。線間200Vという表示だけで決めず、結線と接地方式を確認します。
三相200Vは接地方式を確認
三相200V回路は接地方式によって対地電圧が変わります。対地電圧が150Vを超える区分なら0.2MΩ以上です。設備の図面や変圧器二次側の結線を確認せず、名称だけから判定してはいけません。回路電圧の関係を整理したい場合は、電圧計算ページも参考になります。
絶縁抵抗測定で分かること

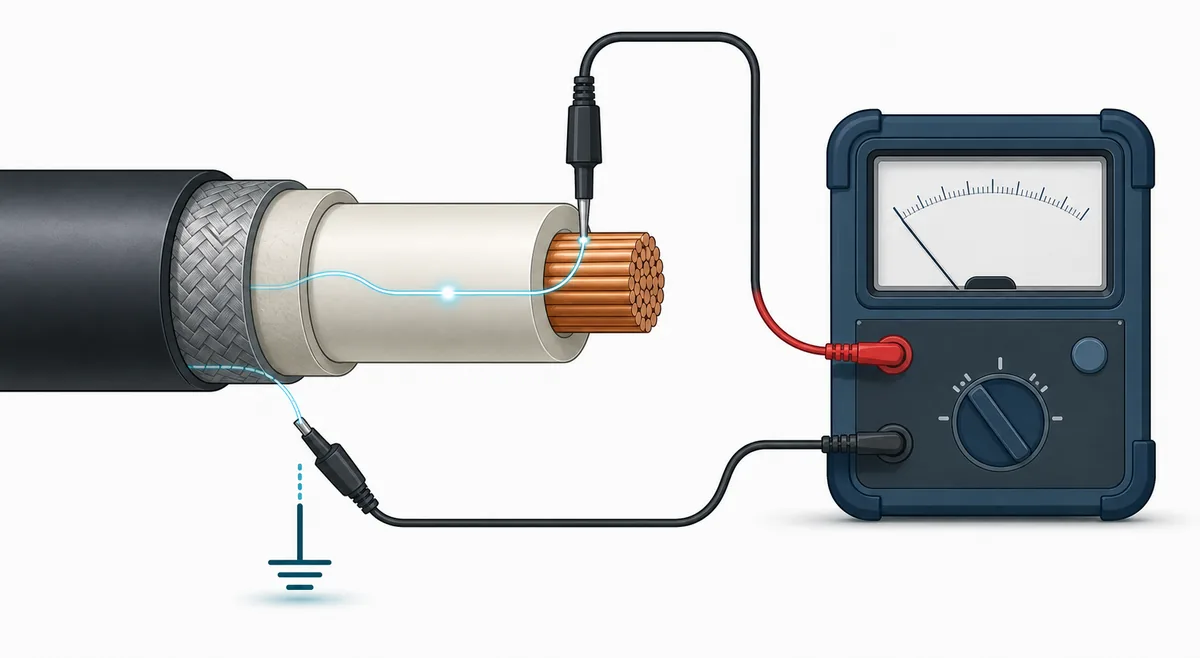

通常の抵抗計算は、電圧と電流から導体や負荷の抵抗をΩ単位で扱います。一方、絶縁抵抗測定は、本来電流を流さない絶縁物がどれだけ漏れを抑えているかをMΩ単位で評価します。数値は一般に大きいほど漏れにくい状態を示します。
絶縁抵抗計(メガー)は対象へ直流試験電圧を加え、そのとき流れる微小電流から抵抗を求めます。普通のテスターの抵抗レンジとは印加条件が異なるため、テスターで導通がないことと、規定の試験電圧で十分な絶縁抵抗があることは同じではありません。
湿気・水分
端子箱、屋外配線、地下配管などへ水分が入ると、表面の漏れ経路ができて値が下がることがあります。
汚れ・粉じん
導電性の汚れや塩分、油分が付着すると、乾燥時と湿潤時で測定値が大きく変わる場合があります。
絶縁材の劣化
熱、紫外線、振動、過電圧、経年で被覆や巻線の絶縁性能が低下し、過去値より下がることがあります。
メガーの測定電圧の選び方
試験電圧は高ければよいわけではありません。電子部品、SPD、インバータ、制御機器などを接続したまま過大な直流電圧を加えると、機器を損傷したり誤った値になったりするおそれがあります。測定対象を切り離し、機器メーカーの試験条件と現場手順を優先します。
| 絶縁抵抗計の定格測定電圧 | 維持・管理での代表的な使用例 | 確認事項 |
|---|---|---|
| 100V / 125V | 100V系の低電圧回路、制御回路 | 電子機器の許容試験電圧を確認 |
| 250V | 200V系の低圧回路・機器 | 半導体やサージ保護部品を切り離す |
| 500V | 600V以下の低圧配電路、竣工検査 | 対象設備の規格・施工要領を確認 |
| 1000V | 600Vを超える回路・機器の例 | 高圧設備は専用手順と有資格者判断が必須 |
使用例はJIS C 1302の解説を引用した計測器メーカー資料に基づく一般例です。試験電圧そのものが合否基準ではなく、測定対象に適合するレンジを選ぶための目安です。
絶縁抵抗測定の安全な流れ

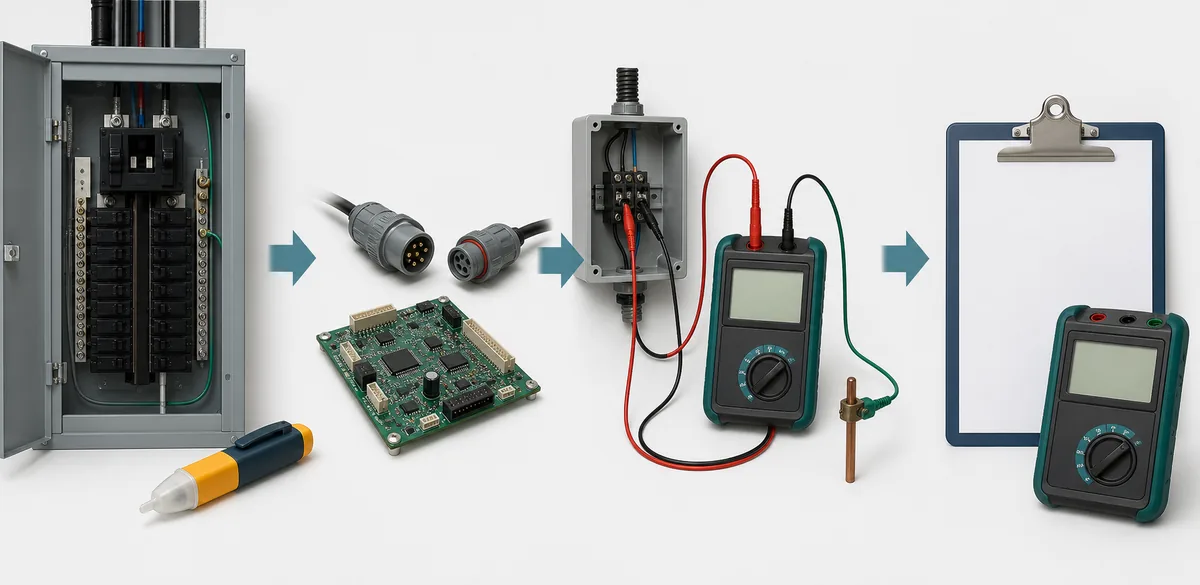

絶縁抵抗測定のやり方は、測定器を当てる前の停電確認と回路の切り分けが中心です。実際の操作は設備管理者の許可、ロックアウト・タグアウト、社内手順、使用する測定器の取扱説明書に従います。
- 対象回路を特定する:単線結線図、回路番号、使用電圧、対地電圧、接地方式、接続機器を確認します。
- 停電・隔離する:開閉器を開放し、再投入防止措置を行います。規定の検電器で無電圧を確認します。
- 接続機器を切り離す:半導体機器、SPD、制御基板、調光器、インバータなど、試験電圧の影響を受ける機器をメーカー手順に従って外します。
- 測定器を事前確認する:外観、リード、電池、ゼロ確認、選択レンジを点検します。
- 回路ごとに測定する:電線相互間と電路・大地間を、対象に合う試験電圧で測ります。必要に応じて分岐を開放し、不良区間を絞ります。
- 放電して記録する:測定後は残留電荷を安全に放電し、回路、試験電圧、値、温湿度、日時、判定、対応を記録します。
絶縁抵抗値が基準より低いときの切り分け
基準未満の値が出たら、そのまま通電せず、測定条件と回路の状態を確認します。ブレーカー容量を変えても絶縁不良は改善しません。ブレーカー容量の選定と絶縁性能の判定は、別の安全項目です。
- 測定レンジ、リード接続、ゼロ確認、電池状態を再確認します。
- 接続機器やサージ保護部品が値へ影響していないか確認します。
- 分岐回路を一つずつ開放し、幹線・分岐・負荷のどこで下がるかを絞ります。
- 端子箱、接続部、屋外配線、配管内の水分、汚れ、損傷、焦げ、変色を点検します。
- 必要な清掃・乾燥・補修・交換後、同じ条件で再測定し、過去値と比較します。
表示が0MΩ付近なら短絡、誤配線、水分侵入、絶縁破壊などを疑います。反対に「∞」や「OL」は測定器の上限を超えている表示で、測定時点の値が高いことを示しますが、リード未接続や接触不良でも同様に見えるため、接続状態を確認します。単発値だけでなく、同じ測定条件での経年変化を残すと劣化傾向を追いやすくなります。
絶縁抵抗測定のよくある質問
参考資料
まとめ
絶縁抵抗測定の基準値は、使用電圧300V以下で対地電圧150V以下なら0.1MΩ以上、その他の300V以下なら0.2MΩ以上、300Vを超える低圧回路なら0.4MΩ以上です。単相200Vを含め、回路名だけでなく対地電圧と接地方式で判定します。測定は停電・検電・機器切り離し・適切な試験電圧・放電・記録を一連の手順として扱い、基準未満なら通電前に原因を切り分けてください。
