モーター消費電力計算の方法｜三相・単相の式と電気代の求め方
モーターの消費電力は、銘板に書かれた出力 kW とそのまま同じではありません。三相・単相の電圧と電流を実測する方法、定格出力から効率と力率を使って入力電力を見積もる方法、運転時間から kWh と電気代へ換算する手順を順番に整理します。
モーターの消費電力とは

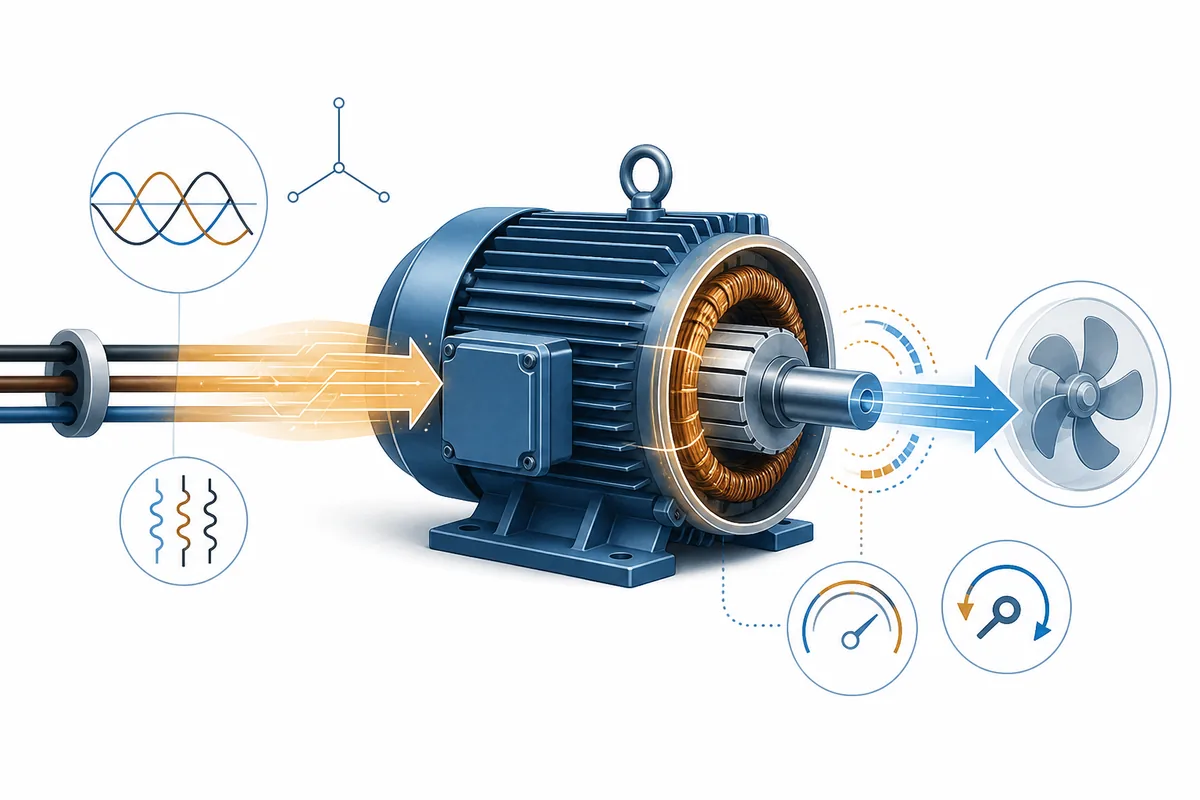

モーターには、軸から取り出せる機械出力と、電源から取り込む入力電力があります。銘板の「出力 2.2kW」などは軸出力を表すことが多く、電源側の消費電力は内部の銅損・鉄損・機械損などを含むため、通常は出力より大きくなります。
入力電力を P₁、軸出力を P₂、効率を η とすると、損失を考慮した関係は次のとおりです。
電気料金に使う電力量： E(kWh) = P₁(kW) × 運転時間(h)
さらに交流モーターでは、電圧と電流を掛けただけの皮相電力ではなく、力率 cosφ を考慮した有効電力を確認します。電力計を使える場合は実測値が最も確実ですが、初期検討では銘板値と効率・力率から概算できます。

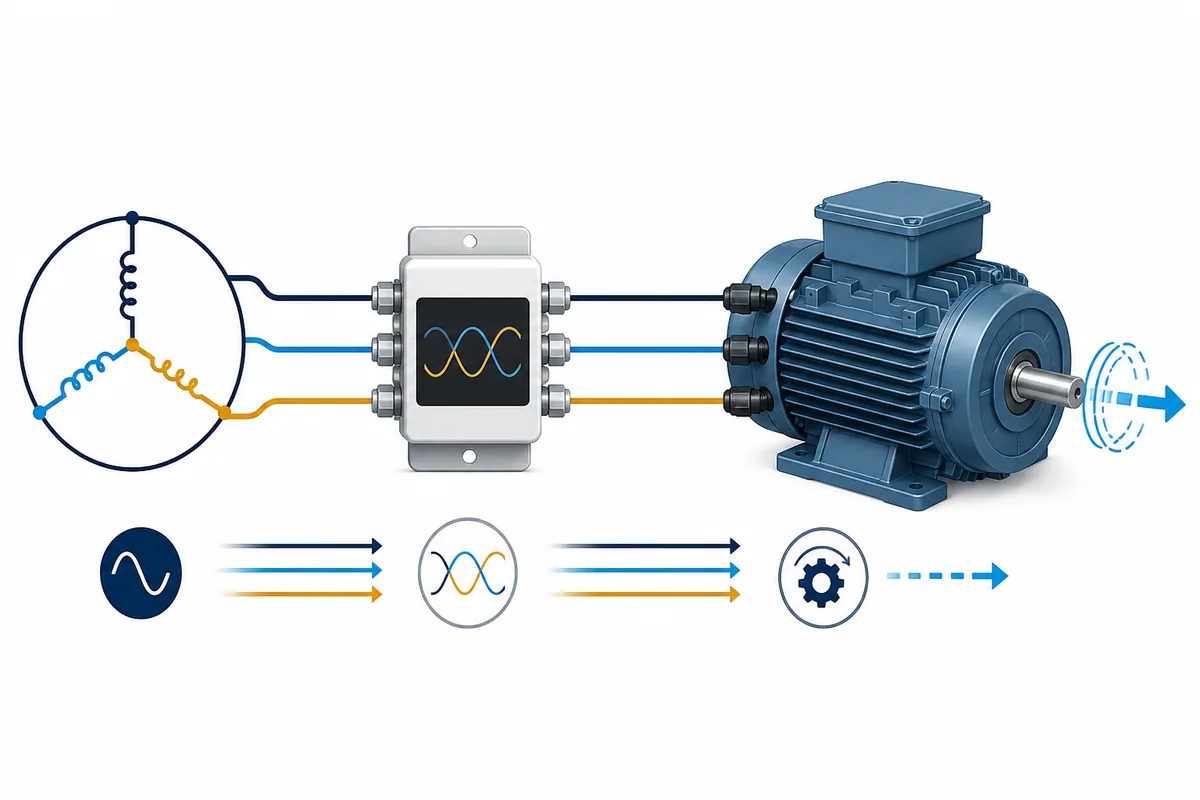

三相モーター消費電力計算の公式
三相交流で線間電圧と線電流を使う場合、入力有効電力は次の式で求めます。電圧は V、電流は A で入力し、最後に 1,000 で割ると kW になります。
| 求めたい値 | 計算式 | 使う場面 |
|---|---|---|
| 皮相電力 | S(kVA) = √3 × V × I ÷ 1,000 | 電源・変圧器・配線容量の確認 |
| 入力有効電力 | P₁(kW) = √3 × V × I × cosφ ÷ 1,000 | 電源から実際に受け取る有効電力の概算 |
| 入力電力（出力から推定） | P₁(kW) = P₂ ÷ (η × cosφ) | 銘板出力しか分からない初期検討 |
三相モーターの計算例
三相 200V、線電流 10A、力率 0.82 のモーターを考えます。入力有効電力は次のようになります。
P₁ = √3 × 200 × 10 × 0.82 ÷ 1,000
= 約 2.84kW
効率を 0.88 と仮定すると、軸出力の目安は 2.84 × 0.88 = 約 2.50kW です。
この数値は条件を置いた計算例です。力率や効率はモーターの種類、負荷率、回転数、インバーターの有無で変化するため、実際の設計値や電気代の確定値として使う場合は銘板・仕様書・実測値を確認します。
単相モーターの計算方法
単相交流で電圧と電流を使う場合は、三相の √3 を掛けません。入力有効電力の基本式は次のとおりです。
たとえば単相 100V、8A、力率 0.75 なら、入力有効電力は 100 × 8 × 0.75 ÷ 1,000 = 0.60kW です。出力から推定する場合は、三相と同じく効率も分母に入れて P₁ = P₂ ÷ (η × cosφ) と考えます。
単相三線式や特殊な接続では、どの電圧を式に入れるかが変わる場合があります。100V・200Vのどちらを使うか、線間電圧か相電圧かを回路図と銘板で確認してから計算してください。

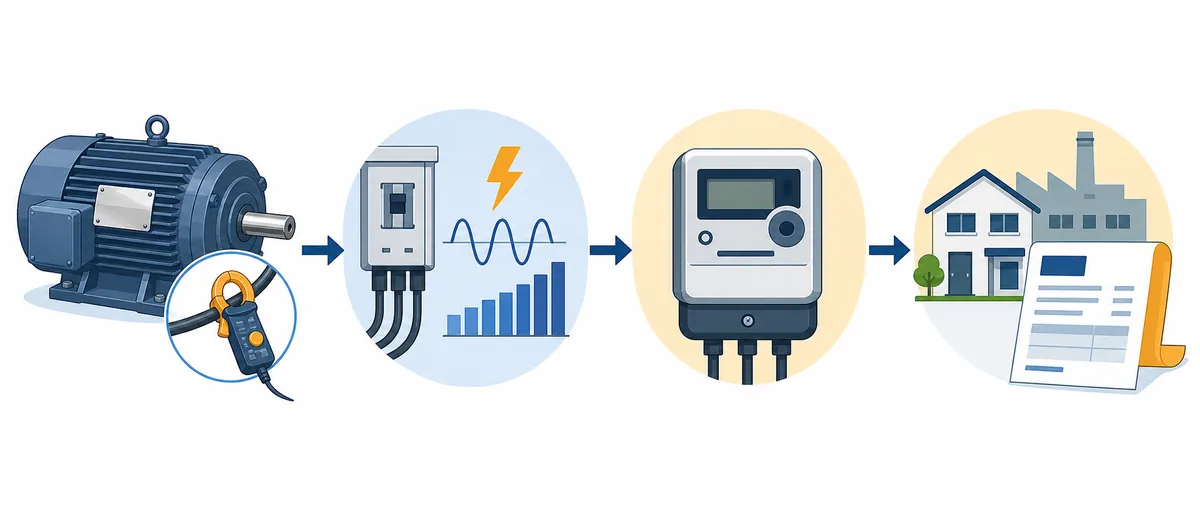

計算例：入力電力から電気代まで
電気代を求めるときは、モーターの定格出力をそのまま使わず、入力側の実際に近い kW と運転時間を使います。先ほどの三相モーターを、1日8時間、月20日運転し、電力量単価を31円/kWhと仮定します。
| 項目 | 計算 | 結果 |
|---|---|---|
| 1日の電力量 | 2.84kW × 8h | 約22.72kWh |
| 月間電力量 | 22.72kWh × 20日 | 約454.4kWh |
| 電力量料金の目安 | 454.4kWh × 31円 | 約14,086円 |
上の電気料金は計算方法を示すための例で、契約の基本料金、燃料費調整額、再生可能エネルギー発電促進賦課金、消費税、負荷率の変動は含めていません。実際の請求額を見積もる場合は、契約単価と請求条件を別に確認します。
銘板値と実測値の読み分け
モーターの銘板には、定格出力、電圧、電流、周波数、回転数、効率、力率などが記載されます。ただし、すべての機種で同じ項目が表示されるわけではありません。次のように、目的に応じて値を使い分けます。
| 確認する値 | 意味 | 注意点 |
|---|---|---|
| 定格出力 kW | 軸から取り出せる機械出力の基準 | 電源側の消費電力とは一致しない |
| 定格電流 A | 定格負荷付近で流れる電流の目安 | 軽負荷では実測電流が小さくなる |
| 効率 η | 入力有効電力が軸出力へ変わる割合 | 負荷率や機種で変わる |
| 力率 cosφ | 皮相電力に対する有効電力の割合 | 交流の電気料金・容量検討で重要 |
運転中の値を確認するなら、クランプメーターで電流だけを見る方法より、三相電力計や電力ロガーで有効電力・力率・電力量を同時に記録する方法が適しています。電流値だけから有効電力を戻す場合は、電圧と力率を別途仮定する必要があります。
よくある間違いと安全上の注意
計算で起こりやすい間違い
- 三相の式で √3 を忘れる、または単相に √3 を掛ける。
- 出力 kW を入力電力 kW として、そのまま電気代に使う。
- 力率や効率を 1 と決めつけ、実際の条件を確認しない。
- W・kW・Wh・kWhを混同し、1,000倍の換算を誤る。
容量選定では別に確認する項目
- 始動時の突入電流は、通常運転の消費電力とは別に確認する。
- ブレーカーや電線は、電流・保護協調・施工条件を含めて選定する。
- インバーター使用時は、入力側とモーター側の値を区別する。
- 実設備の変更や保護機器の選定は、有資格者・設計資料で最終確認する。
実際の電力値を計算したい場合は 電力計算ツール、電流から配線や容量を検討する場合は 電流計算ツール、力率を整理する場合は 力率計算ツールを使い分けてください。始動時にブレーカーが動作する場合は、突入電流計算ツールも確認します。
よくある質問
参考資料
まとめ
モーター消費電力計算では、軸出力と電源入力を分け、三相なら √3、交流なら力率、出力から逆算するなら効率を確認します。電気代は入力電力 kW を実際の運転時間に掛けて kWh に換算し、契約単価を掛けて求めます。容量選定や保護機器の変更では、始動電流・電線・遮断器の条件も別に確認してください。
